「不規則充填物の時代は終わりました。」

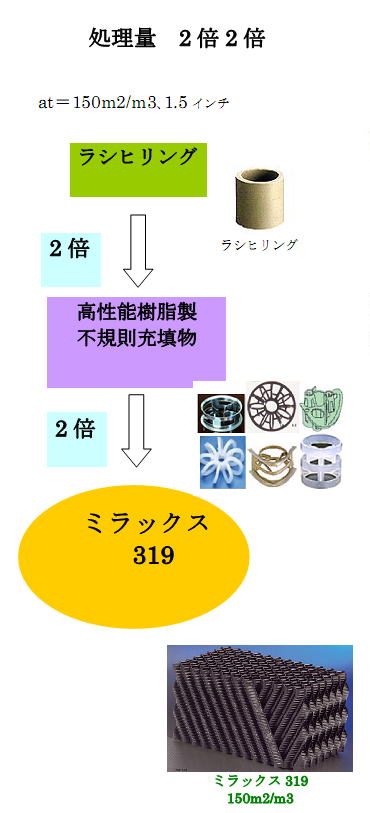

樹脂製規則充填物「ミラックス」はロゼットなどの高性能不規則充填物に比較して、性能、圧損ともに優れ、理想の充填物ですので、必ずご満足いただけるものと確信しています。
（このことは複数の客先パイロット塔による比較実験より既に実証済です。）

何故これまで、ガス吸収（放散）に規則充填物が使われてこなかったのでしょうか？
冷水塔などは薄層であり、荷重が掛りませんので、糊付け構造の
弱い規則充填物でも問題を起こしません。
所がガス吸収（放散）では充填高が３ｍから１０ｍと高く、従来品ではすぐに座屈を起こします。

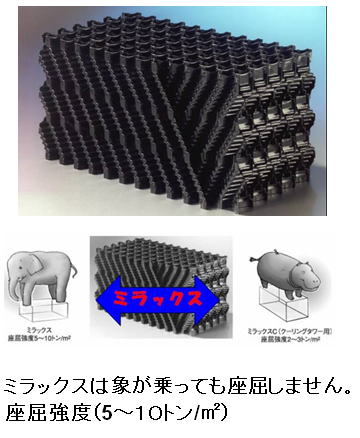

ミラックスは溶接構造ですから、５トンの象が１ｍ2に乗った荷重にも耐えられます。

充填物便覧　エンタルピ移動　ガス冷却塔、冷水塔、ミラックス

　　　　　　メールによるお問い合わせ先　　　　 *mirax２@nifty.com
　　　　電話お問い合わせ　第一実業株式会社　プロジェクト機器部　　電話　03-6370-8636　
　　　　　　　　　　　　　　　　●営業担当　　相原　　080-9020-4503　　担当女性　青砥　
　　
樹脂規則充填物ミラックス　　

本サイトの詳細については充填物便覧を参照ください。
充填物便覧（しおり付PDF文書、373ページ）を無料で配布しています。
住所、氏名、会社名（学校名）、電話番号をメールでお知らせください。
*mirax@nifty.com

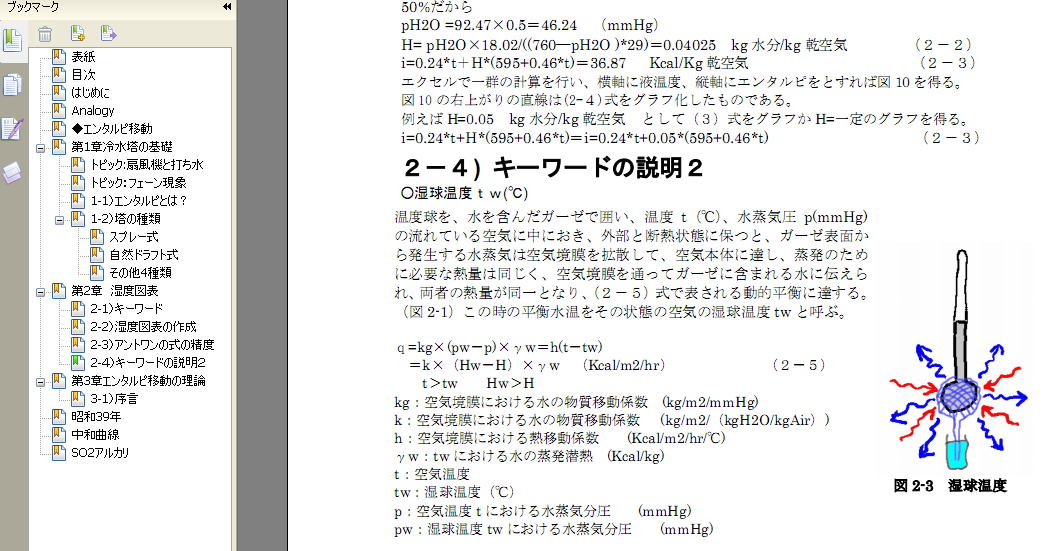

充填物便覧（しおり付PDF文書、373ページ）サンプル

§６　エンタルピ移動（ガス冷却塔、冷水塔）

６-1）6章のはじめにTOPに戻る

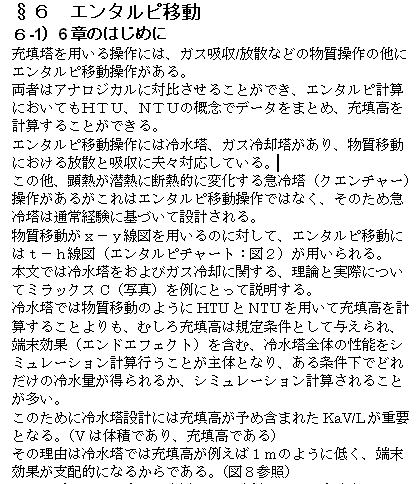

充填塔を用いる操作には、ガス吸収/放散などの物質操作の他にエンタルピ移動操作がある。
両者はアナロジカルに対比させることができ、エンタルピ計算においてもＨＴＵ、ＮＴＵの概念でデータをまとめ、充填高を計算することができる。
エンタルピ移動操作には冷水塔、ガス冷却塔があり、物質移動における放散と吸収に夫々対応している。
この他、顕熱が潜熱に断熱的に変化する急冷塔（クエンチャー）操作があるがこれはエンタルピ移動操作ではなく、そのため急冷塔は通常経験に基づいて設計される。

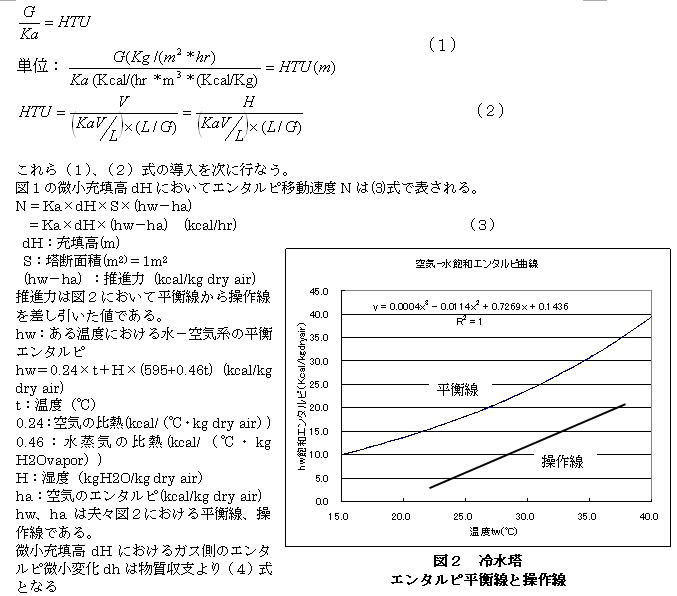

物質移動がｘ－ｙ線図を用いるのに対して、エンタルピ移動にはｔ－ｈ線図（エンタルピチャート：図２）が用いられる。

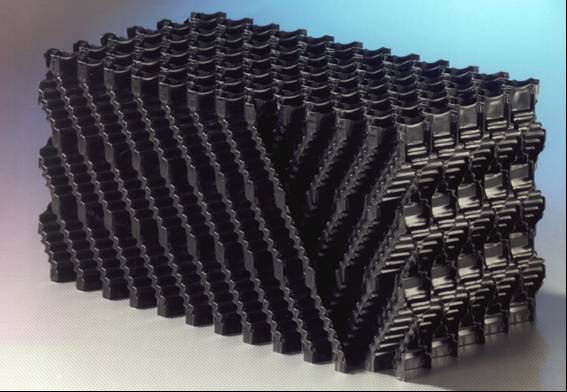

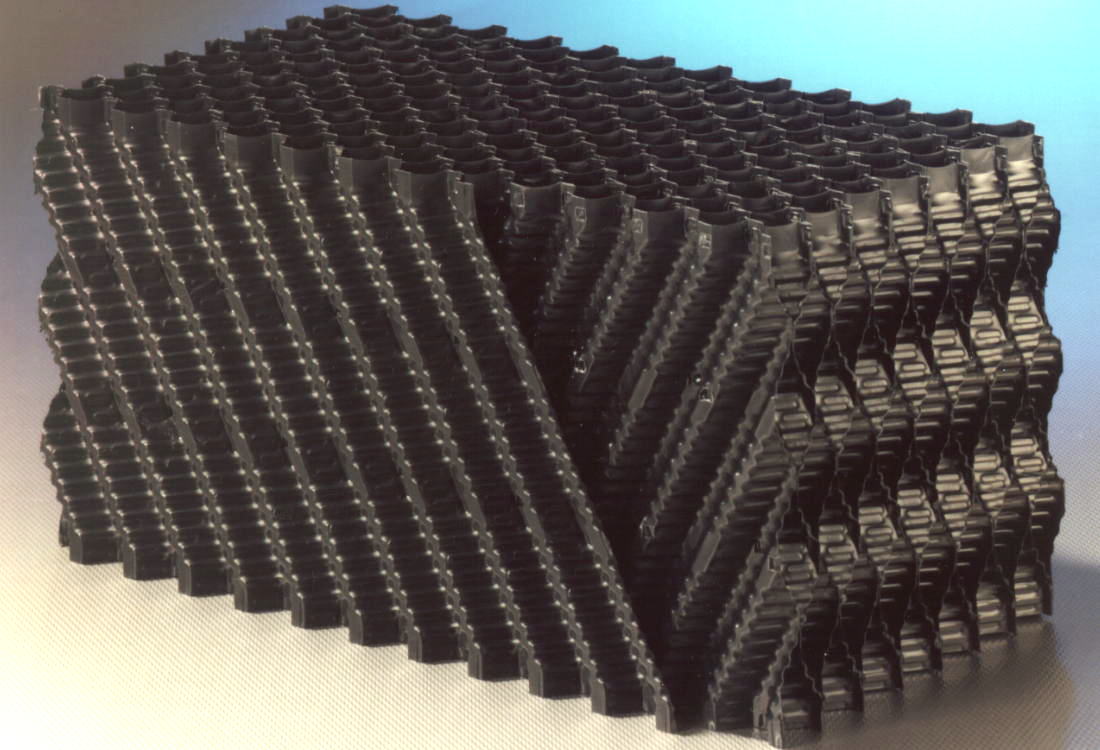

本文では冷水塔をおよびガス冷却に関する、理論と実際についてミラックスC（写真）を例にとって説明する。

hw：ある温度における水－空気系の平衡エンタルピhw＝0.24×t＋H×(595+0.46t) (kcal/kg dry air)
t：温度（℃）0.24：空気の比熱(kcal/（℃・kg dry air）)0.46：水蒸気の比熱(kcal/（℃・kg H2Ovapor）)H：湿度（kgH2O/kg dry air）
ha：空気のエンタルピ(kcal/kg dry air)

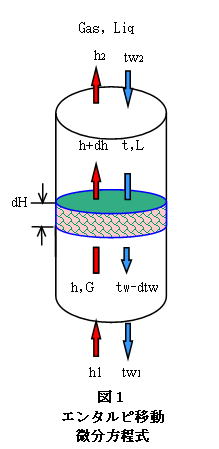

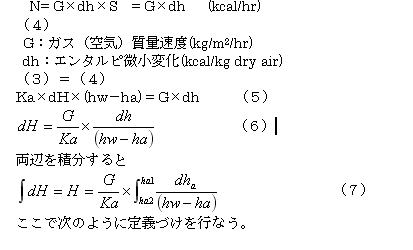

hw、haは夫々図２における平衡線、操作線である。微小充填高dHにおけるガス側のエンタルピ微小変化dhは物質収支より（４）式となる

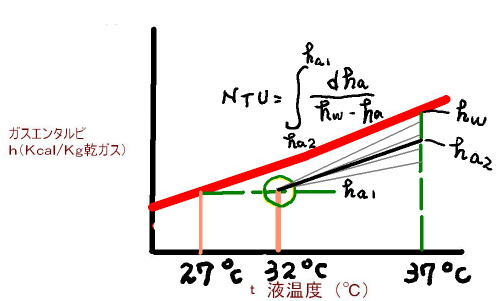

(10)式は物質移動でお馴染みの式であり、エンタルピ移動とアナロジーが成り立つことが分かる。一方、エンタルピ移動（冷水塔）ではメルケルの式が一般的に用いられる。
メルケルの式(11)式は一見、NTUと同じ式に見えるが、NTUは推進力1/(hw－ha)をdhで積分しているため、無次元となるが、メルケルの式では1/（hw－ha)をdtで積分しているために、無次元にはならない。

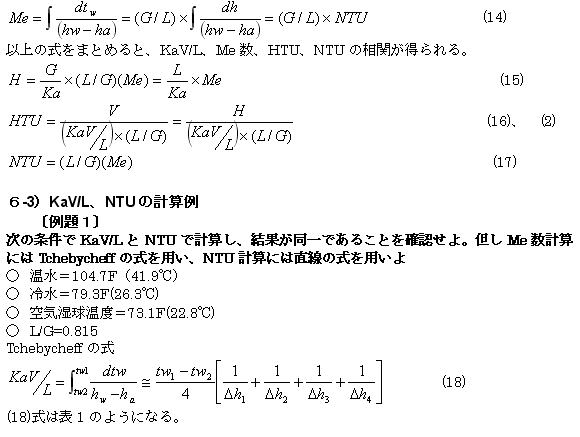

６-3）KaV/L、NTUの計算例TOPに戻る

操作線と平衡線のいずれか、或いは両方曲線の場合でも、区分すれば曲線は直線の集合であるから、(19)式を用いて(20)式のように加算すればよい。
◇ 区分法によるNTU計算式

６-4）ミラックスC－312のシミュレーション計算TOPに戻る

〔例題２〕

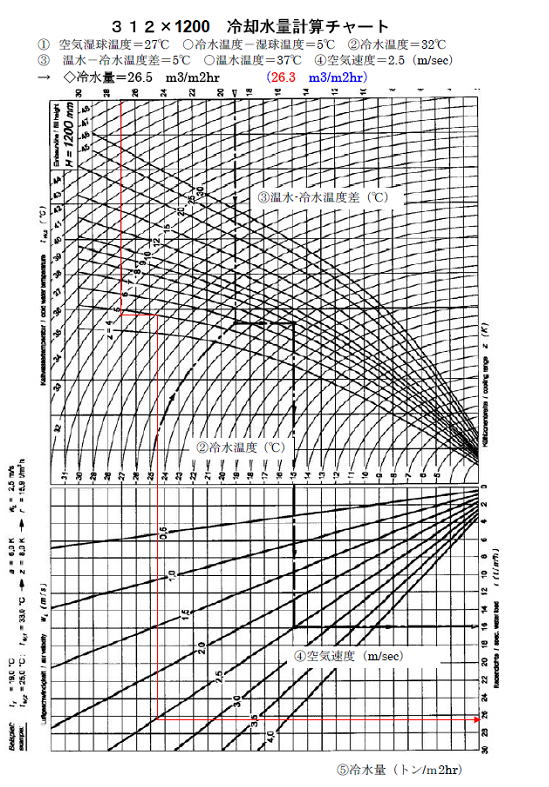

ミラックスC－312を1200ｍｍ充填した場合次の条件下における冷却水量（m3/m2hr）を求む。
〔例題２〕の解答

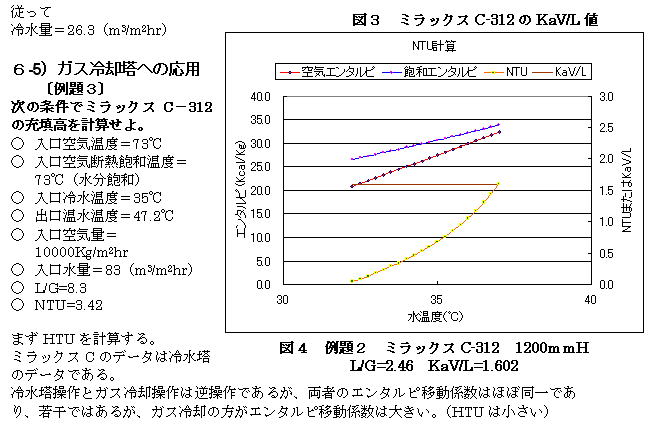

本計算は非線形であるために、L/Gを変化させてパソコンを用いて試行錯誤法で解く。NTUは(20)式の区分法で20分割する。

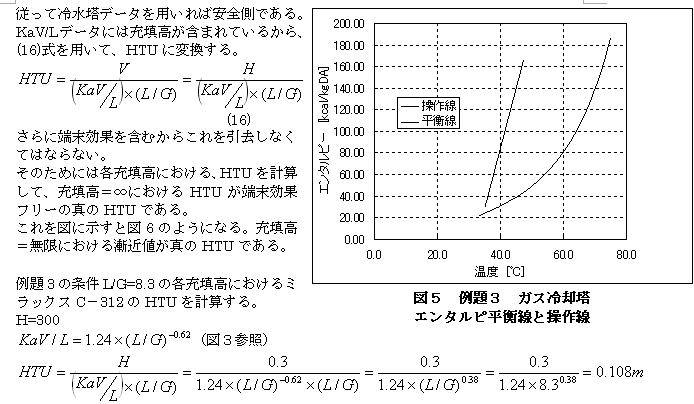

image4 image41

従って冷水塔データを用いれば安全側である。
KaV/Lデータには充填高が含まれているから、(16)式を用いて、HTUに変換する。
さらに端末効果を含むからこれを引去しなくてはならない。
そのためには各充填高における、HTUを計算して、充填高＝∞におけるHTUが端末効果フリーの真のHTUである。

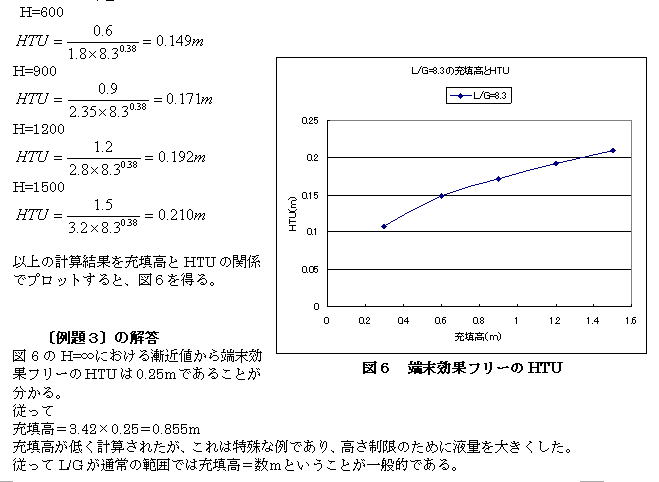

これを図に示すと図6のようになる。充填高＝無限における漸近値が真のHTUである。
image5 image51

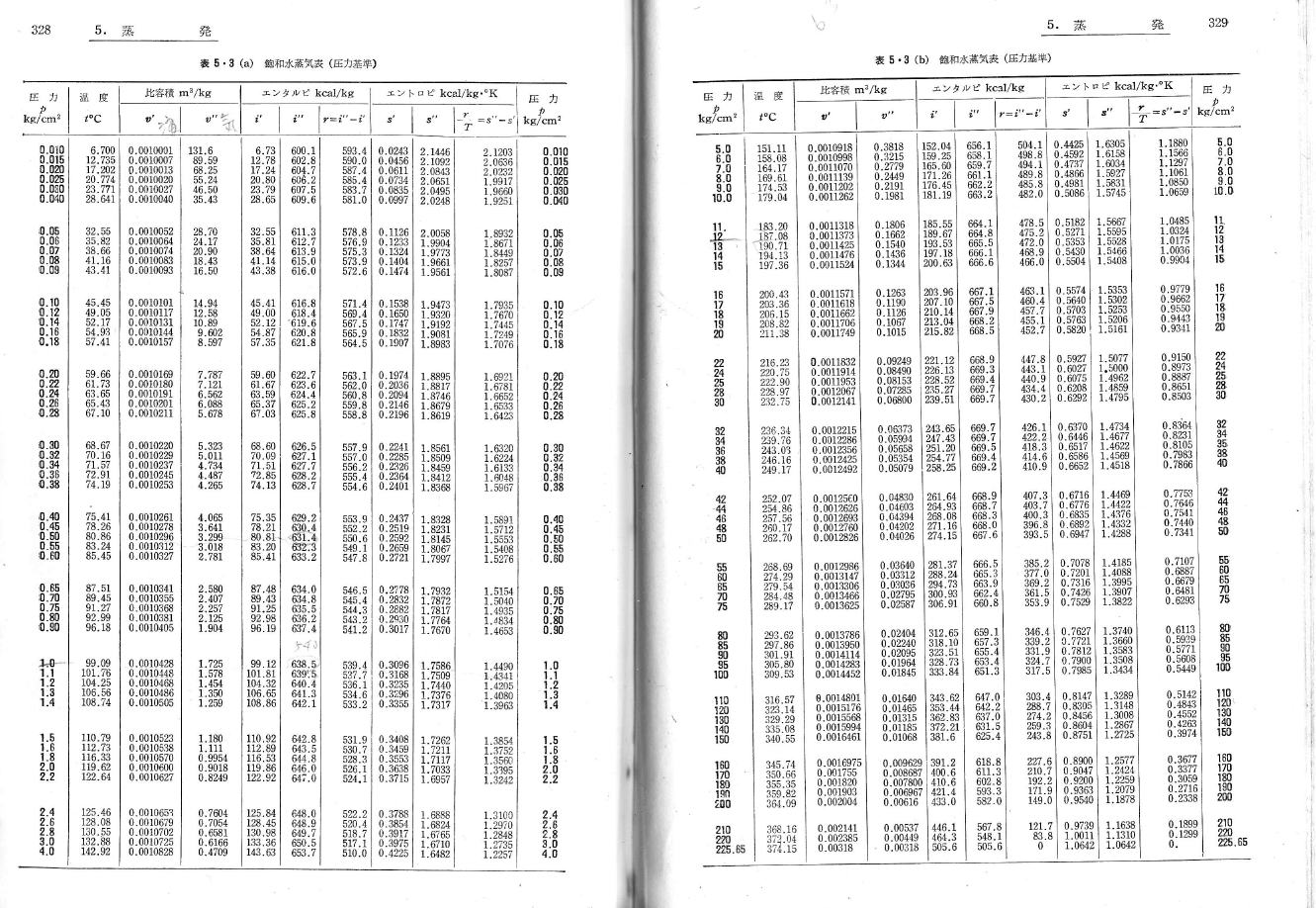

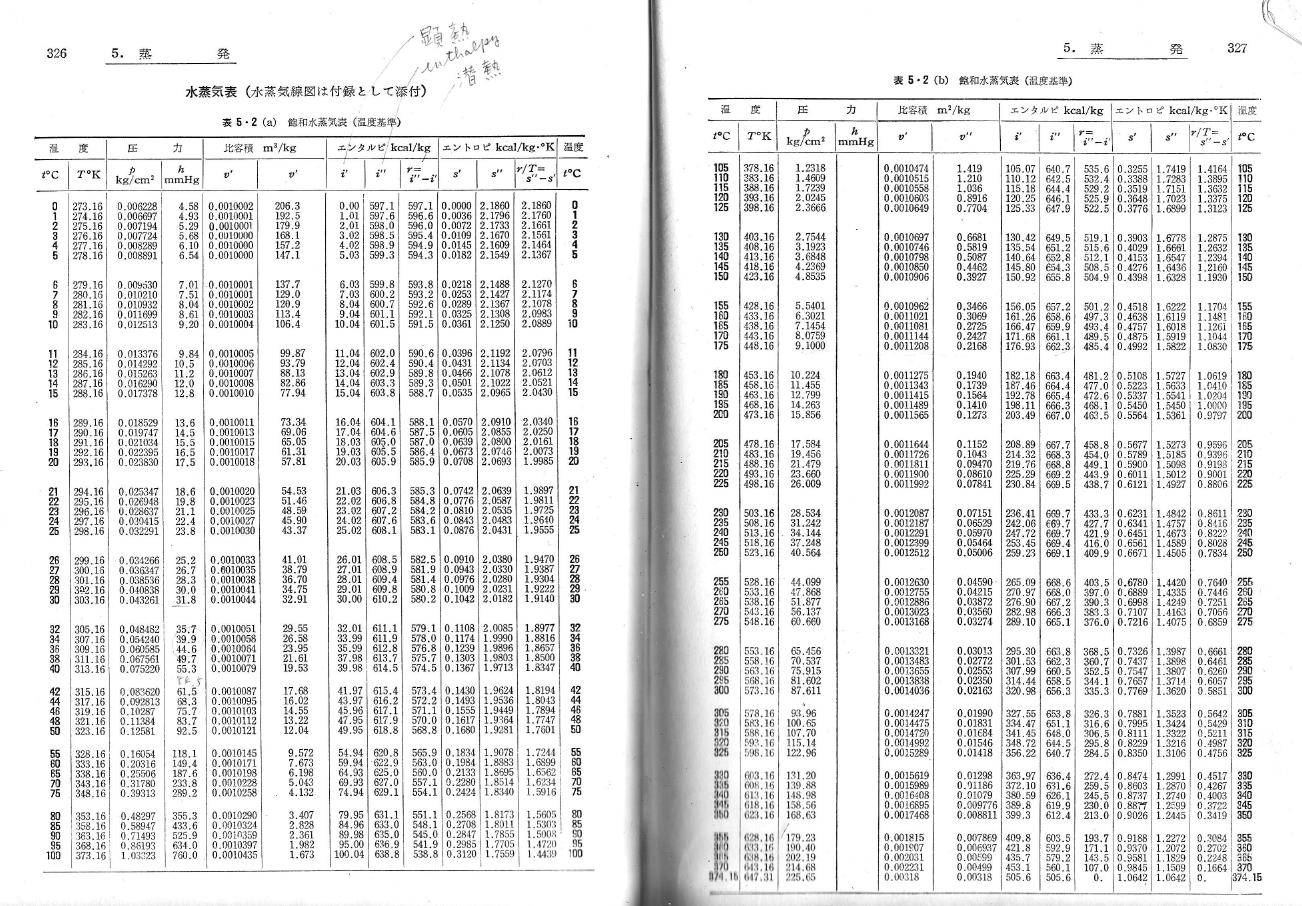

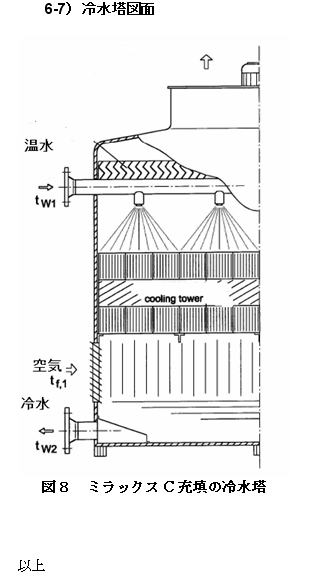

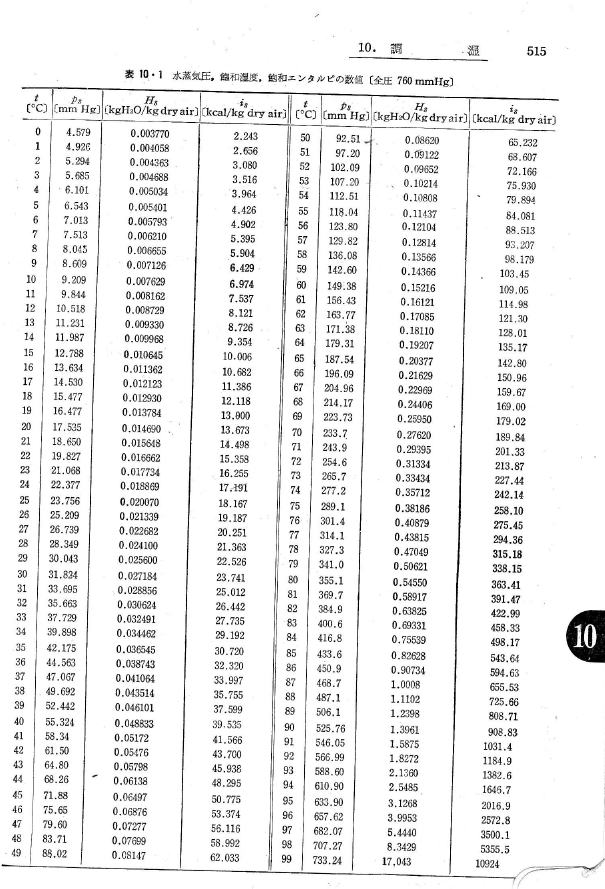

◇資料
