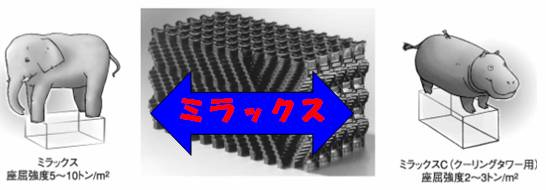

ミラックスは溶接構造ですから、５トンの象が１ｍ2に乗った荷重にも耐えられます。

充填物便覧　恩田モデルソフトの使い方　充填物ミラックス Mirax

第一エンジニアリング株式会社　下井洋一

　８章　恩田モデルソフトの使い方　目次　総合目次に戻る

§８　恩田モデルソフトの使い方

８-１）恩田モデルソフトの紹介ＴＯＰに戻る
３章、4章において恩田モデルの紹介、計算を行なってきた。
次のURLは恩田モデルのソフトである。

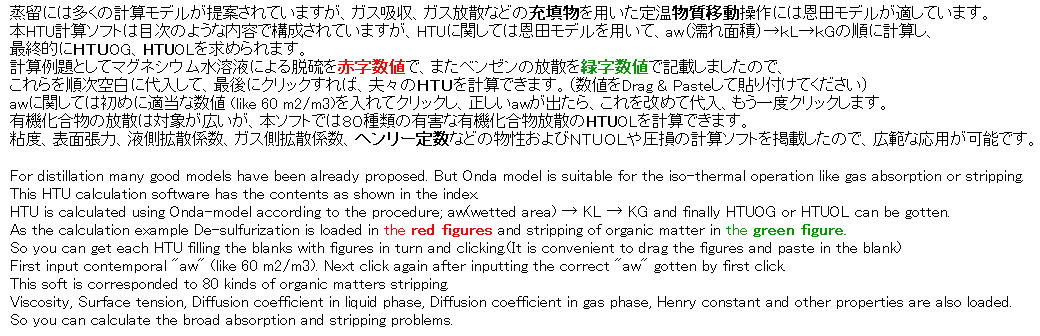

本ソフトを使いやすくするために、計算例題を入れた。赤字がマグネシウムによるSO2吸収（脱硫）、緑字がベンゼンの放散であり、夫々、kGaとKLaの計算例である。これらの数字を青いブランクに入れて、黄色のフレームをクリックするとＨＴＵや抵抗比率の計算結果がでるようになっている。
これら二つの例題のインプットデータと計算結果を貼り付けて説明を行う。
他にも本ソフトに必要な空気、スチームの比重、分子量、粘度、表面張力、液側拡散係数、ガス側拡散係数、ヘンリー定数などの物性の計算結果も添付した。
恩田モデルURL：
http://homepage3.nifty.com/HTU/

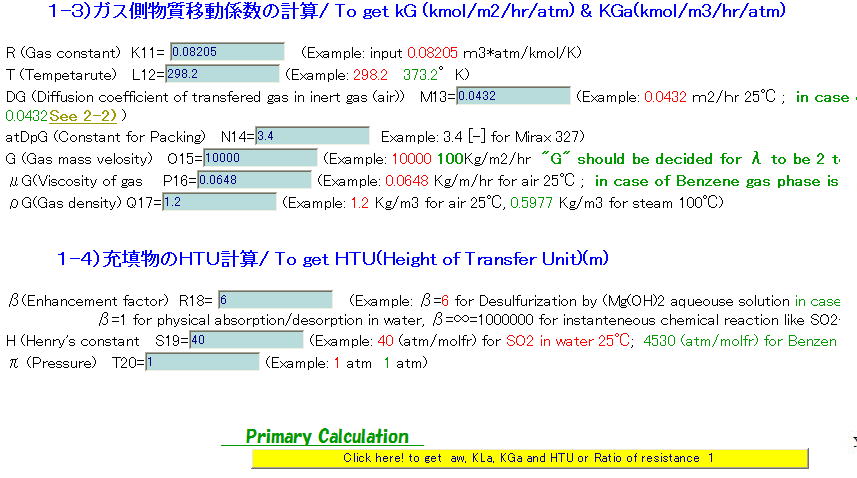

８-２）Ｍｇ（ＯＨ）２によるＳＯ２吸収における条件

８-２）Ｍｇ（ＯＨ）２によるＳＯ２吸収における条件ＴＯＰに戻る
ミラックス327のHTUを計算する。　　atDPL＝5.8　　　atDPG=3.4


８-３）Ｍｇ（ＯＨ）２によるＳＯ２吸収の恩田ソフトによる解答ＴＯＰに戻る

Mg(OH)2－SO2系のβ＝６として、Ｌ＝40m3/m2hr、ガス速度Ｇ/Φ=10000kg/m2h、温度＝25℃、圧力＝１ａｔｍ
へンリー定数、Ｈ＝４０atm/molfr
(9),(10)および(11)式に諸数値を入れ、別途コンピュータープログラムを実行してHTU=１．０４ｍを得る。
参照→Ｍｇ（ＯＨ）２によるＳＯ２吸収（β＝６）(Ex.2) 　
抵抗の内訳は、液側抵抗＝66％、ガス側抵抗＝34％である。
（参考：苛性ソーダを用いた場合、液側抵抗はゼロとなるので、HTU=1.0４×0.34＝0.35ｍとなる）
◇答え

８-４）ベンゼンの水蒸気放散における条件ＴＯＰに戻る


８-５）ベンゼンの水蒸気放散の恩田ソフトによる解答ＴＯＰに戻る
廃水中のベンゼンをスチームストリッピングする場合、液量＝100m3/m2hr、スチーム量＝100kg/m2h、ヘンリー定数＝4530atm/molfr
を代入すると、ＨＴＵＯＬ＝0.42ｍになる。参照→　恩田の式1) (Onda model Liq)
また計算結果の濡れ面積aw＝89.4ｍ2/ｍ3になっているので、この数値を入れて、読者が再計算していただきたい。
ＨＯＬの値はそれほど変わってこない。
またλ＞１になるようにスチーム量を決めることが重要。λ＝m/(LM/GM) λについては→参照　【例題9】(Ex.9)
◇答え

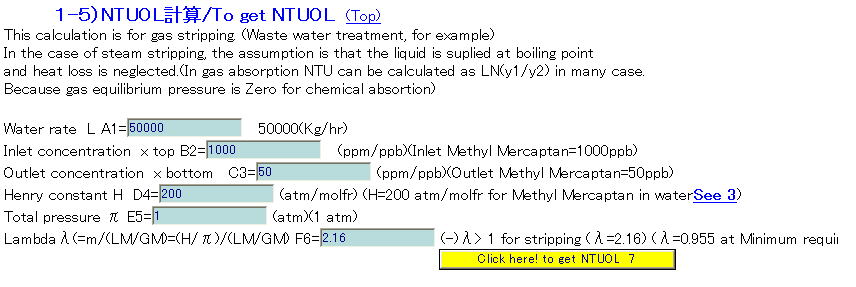

8-6）ＮＯＬ計算ＴＯＰに戻る
メチルメルカプタンを1000ｐｐｂから50ｐｐｂまで放散（ストリップ）させたい。λ＝2.16＞１としてＮＴＵＯＬを計算する。

◇答え
ＮＴＵＯＬ＝4.499　である。

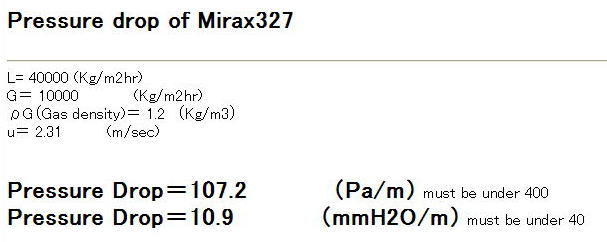

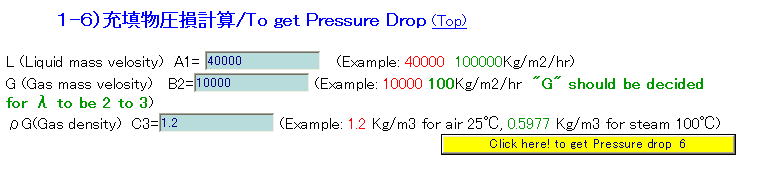

8-７）ミラックス327の圧損ＴＯＰに戻る
ミラックス327の圧損を計算する。

◇答え
ΔＰ＝10.9mmH2O/m
image42.jpg　　image5.jpg

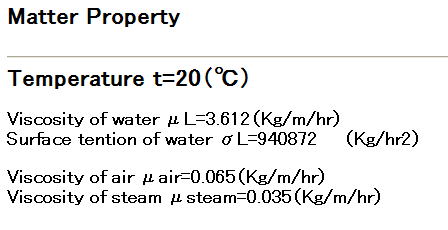

８-８）空気、水蒸気の物性（粘度、表面張力など）ＴＯＰに戻る

◇答え

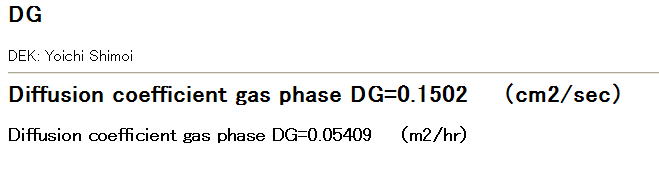

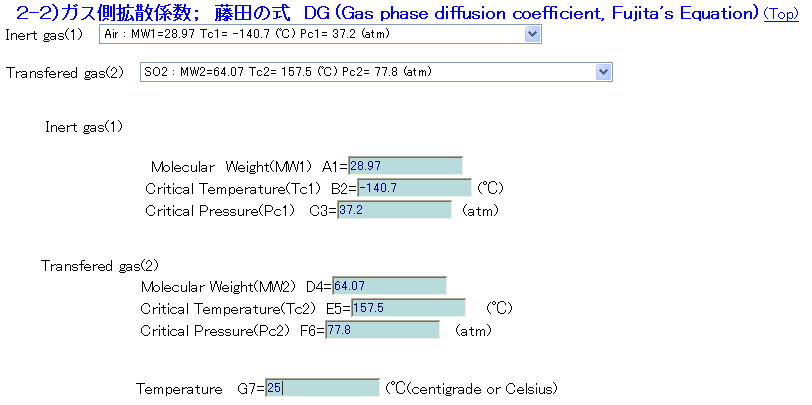

8-９）ガス側拡散係数ＴＯＰに戻る
空気中のＳＯ２ガスの２５℃におけるガス側拡散係数を計算する。

◇答え
ＤＧ＝0.1502cm2/sec

8-10）液側拡散係数ＴＯＰに戻る
１００℃におけるベンゼンの水中の液側拡散係数

◇答え
ＤL＝0.0000109　m2/sec

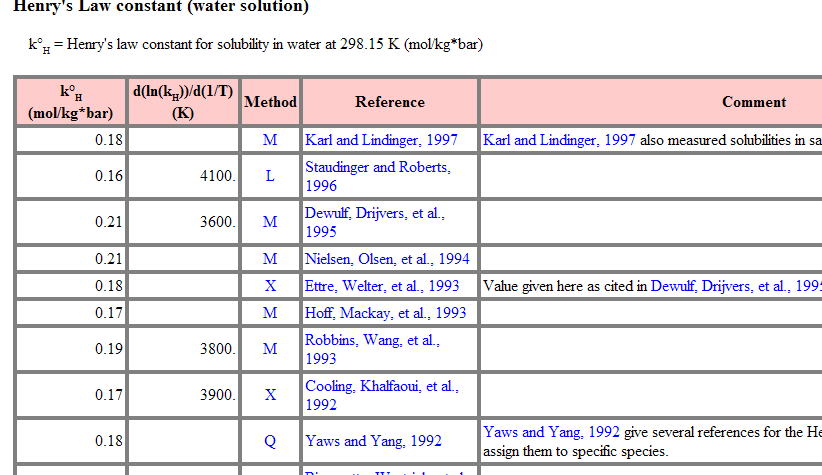

８-１１）ベンゼンなどのヘンリー定数ＴＯＰに戻る
100℃におけるベンゼン-水系のヘンリー定数

◇答え
H=5435.5　atm/molfr
但しCoefficient １，２は研究者によりかなり異なる。
本恩田モデルソフトでは安全を見て、H=4530atm/molfrを使っている。

恩田モデルによる液側HLの計算
http://homepage3.nifty.com/HTU/binran/OndaLiqHL/OndaLiqHL.html

恩田モデルによるガス側HGの計算
http://homepage3.nifty.com/HTU/binran/OndaGasHG/OndaGasHG.html



ＴＯＰに戻る
本便覧に関しまして、出張プレゼンテーションいたします。
（テキストつき。パワーポイントを用いてご説明します。新人教育、社内教育等にご利用ください）
　　問い合わせ先　　　　メール

　　　　　　　　　８章　完
